深度解析: 线路板正片电镀抗蚀层锡 ——线路板制造的关键防护与功能性元素

在印制线路板（PCB）制造工艺中，正片电镀抗蚀层锡扮演着举足轻重的角色。随着电子设备向小型化、高性能化方向发展，线路板的制造工艺愈发复杂且精密。线路板正片电镀抗蚀层锡不仅是一种简单的涂层，它在保护线路、确保电镀精度、优化焊接性能等多个方面都发挥着不可或缺的作用。理解其作用，对于提升线路板质量、保障电子设备稳定运行至关重要。

形成过程

线路板正片电镀工艺中，首先在覆铜板上通过光刻技术形成所需的电路图案，随后将线路板浸入含有锡离子的电镀液中。在电场作用下，锡离子向线路板表面的阴极区域移动并得到电子，从而在特定区域沉积形成金属锡层，这便是正片电镀抗蚀层锡的形成过程。这一过程要求严格控制电镀参数，如电流密度、电镀时间、电镀液温度及成分等，以确保锡层均匀、致密且厚度符合要求。

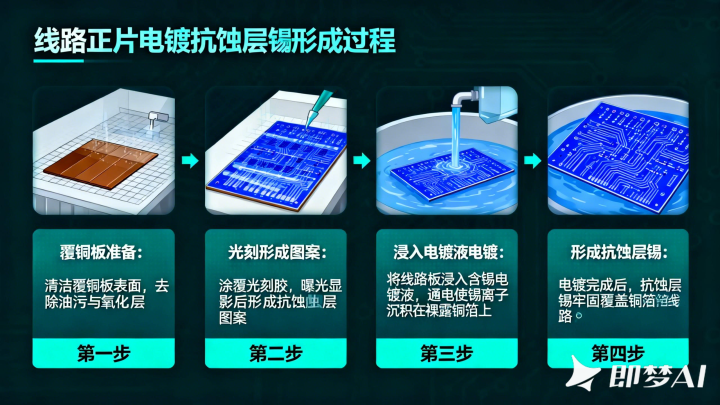

线路板正片电镀抗蚀层锡形成过程的流程图

线路板正片电镀抗蚀层锡的作用

（一）保护线路免受蚀刻液侵蚀

原理：在蚀刻工序中，蚀刻液会溶解线路板上未被保护区域的铜箔。而抗蚀层锡具有良好的化学稳定性，能够抵抗蚀刻液的腐蚀，从而精准地保留预先设计好的电路图案。锡与蚀刻液中的化学物质发生反应的活性远低于铜，在蚀刻过程中如同坚固的盾牌，保护着下方的铜线路不被蚀刻液“吞噬”。

重要性：若没有抗蚀层锡的有效保护，蚀刻过程将无法精准控制，可能导致线路短路、断路等问题，严重影响线路板的电气性能和产品质量。例如，在高密度互连（HDI）线路板中，线路间距微小，对蚀刻精度要求极高，抗蚀层锡的保护作用显得尤为关键，它确保了精细线路在蚀刻过程中的完整性。

（二）提高电镀铜的精度与质量

原理：在进行镀铜工艺时，抗蚀层锡为镀铜提供了良好的基础表面。锡层的导电性良好，能够使电流均匀分布在待镀区域，促进铜离子在特定区域均匀沉积。同时，锡与铜之间具有较好的附着力，有助于铜层紧密地附着在锡层上，形成坚实的结合。

重要性：均匀且高质量的镀铜层是保障线路板良好电气性能的关键。抗蚀层锡通过优化镀铜过程，避免了铜层厚度不均、空洞等缺陷的产生。在多层线路板中，各层线路之间通过镀铜孔实现电气连接，抗蚀层锡对镀铜质量的提升，确保了这些连接的可靠性，进而保障了整个线路板的电气连通性。

（三）优化焊接性能

原理：锡具有较低的熔点和良好的润湿性，在焊接过程中，当加热到一定温度时，锡层首先熔化，能够迅速在焊接区域铺展，填充元件引脚与线路板焊盘之间的间隙。同时，锡与许多金属（如铜、银等）能够形成合金，增强了焊接点的机械强度和导电性。

重要性：良好的焊接性能是保证电子元件与线路板可靠连接的基础。抗蚀层锡能够显著提高焊接的成功率，减少虚焊、漏焊等问题的发生。在电子产品的长期使用过程中，可靠的焊接点能够承受温度变化、振动等环境因素的影响，确保电子设备稳定运行。例如，在汽车电子线路板中，由于车辆行驶过程中会产生振动，抗蚀层锡优化的焊接性能对于保障线路板与电子元件连接的稳定性至关重要。

（四）提升线路板的抗氧化能力

原理：锡在空气中会形成一层薄而致密的氧化膜，这层氧化膜能够阻止氧气进一步与下方的铜线路接触，从而起到抗氧化的作用。相比铜，锡的氧化速度较慢，且氧化后的锡氧化物对线路板的电气性能影响较小。

重要性：线路板在储存和使用过程中，不可避免地会与空气接触，铜线路容易被氧化，导致电阻增大、导电性能下降。抗蚀层锡的抗氧化特性延长了线路板的使用寿命，保障了其长期的电气性能稳定。特别是在一些恶劣的环境条件下，如高湿度、高盐分的环境中，抗氧化能力对于线路板的可靠性至关重要。

线路板正片电镀抗蚀层锡的质量影响因素

（一）电镀工艺参数

电流密度：过高的电流密度可能导致锡层结晶粗大、表面粗糙，影响锡层的均匀性和致密性；而过低的电流密度则会使电镀速度过慢，生产效率降低。例如，在高速电镀工艺中，需要精确控制电流密度，以在保证锡层质量的前提下提高生产效率。

电镀时间：电镀时间决定了锡层的厚度。时间过短，锡层厚度不足，无法提供足够的保护和功能；时间过长，则可能导致锡层过厚，增加成本且可能影响后续工艺，如焊接时可能出现锡珠等问题。

电镀液成分：电镀液中锡盐的浓度、添加剂的种类和含量等都会影响锡层的质量。例如，添加剂可以改善锡层的结晶形态、提高其平整度和光泽度。不同的电镀液配方适用于不同的线路板类型和工艺要求，需要根据实际情况进行选择和调整。

（二）前处理工艺

表面清洁度：线路板表面的油污、氧化物等杂质会影响锡层与铜基板的附着力。因此，在电镀前必须进行严格的清洗工艺，确保表面清洁。例如，使用有机溶剂清洗油污，通过酸洗去除氧化物等。

粗化处理：适当的粗化处理可以增加铜基板表面的粗糙度，增大锡层与铜基板的接触面积，从而提高附着力。但过度粗化可能会损伤铜基板表面，影响线路板的性能。常见的粗化方法包括化学粗化和机械粗化等，需要根据线路板的材质和工艺要求选择合适的方法。

总结与展望

线路板正片电镀抗蚀层锡在保护线路、提高电镀质量、优化焊接性能和提升抗氧化能力等方面发挥着不可替代的作用。随着电子技术的不断进步，线路板的制造工艺将持续向高精度、高性能方向发展，对正片电镀抗蚀层锡的质量和性能也提出了更高的要求。未来，一方面需要进一步优化电镀工艺和前处理工艺，提高抗蚀层锡的质量稳定性和一致性；另一方面，研发新型的电镀添加剂和工艺技术，以满足线路板在小型化、集成化趋势下对抗蚀层锡的特殊需求，如更薄、更均匀且具有更高性能的锡层。通过不断的技术创新，线路板正片电镀抗蚀层锡将继续为电子产业的发展提供坚实的支持。
